叙述开关柜局部放电测试仪的原理及功能特点
发布时间:2019-07-02 点击次数:234次
   开关柜局部放电测试仪的概述:
  开关柜局部放电测试仪是专门为了提高供电线路的供电可靠性而研发制造的一款巡检仪,是世界上首先将超声波检测技术应用于电力设备绝缘状态快速检测的装置。该设备是利用超声波采集技术,采用带电非接触方式,实现对因电力设备而产生的放电、击穿、电弧现象的检测。开关柜局部放电测试仪在周围环境有噪音或干扰的情况下同样也可以准确检测到故障位置和故障隐患,并通过计算机诊断劣化程度,有效地预防线路故障的发生,提高供电线路可靠性。

  开关柜局部放电测试仪工程原理:
  在试验电压下产生局部放电时,经耦合电容Ck产生脉冲电流,由输入单元拾取得脉冲讯号,经低噪声前置放大、滤波放大器选择所需频带及主放放大后,在示波屏的椭圆扫描基线上显示出放电脉冲,同时也送到脉冲峰值表(对数表)显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间,并在这段时间内将显示屏的显示加亮,宽度与位置可以改变,进一步加强了抗干扰能力。
  局部放电测试仪是研制开发生产的一种新型仪器。该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和独特的门显示电路,抗干扰能力强,并具有四种高频椭圆扫描,适用于高压产品的型式、出厂试验,新产品研制试验,电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局
  部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。

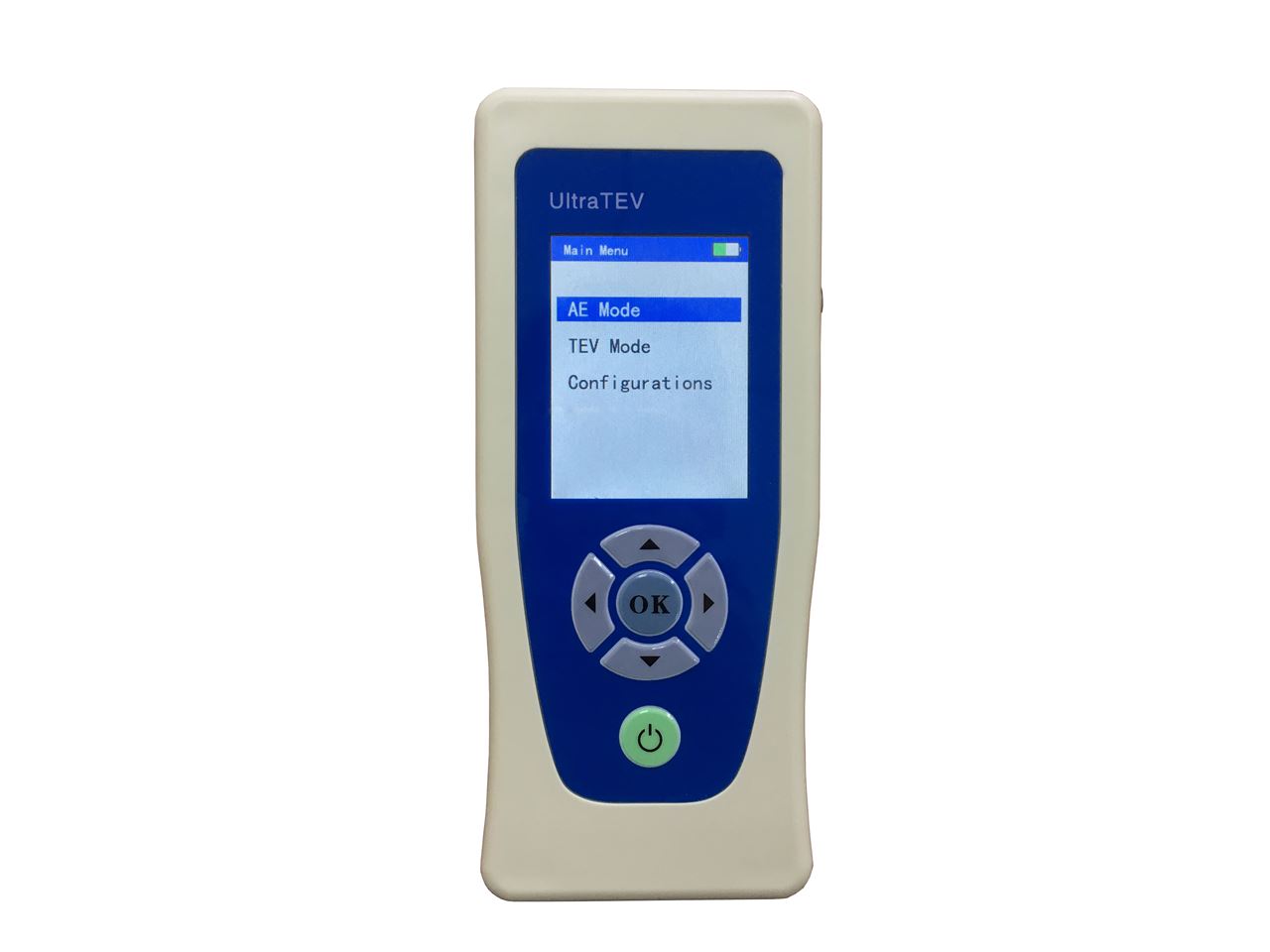

  开关柜局部放电测试仪的功能特点:
  1、内置进口超声传感器;电气故障在故障点产生超声波,超声模式下通过耳机听取局放放电超声信号,以检查泄漏的方法扫描一片区域,各种特征振动声、爆音、嗡嗡声可以与不同的故障相关联。
  2、内置高精度TEV传感器,耦合局部放电产生的电磁信号,找出潜在的内部放电故障风险。
  3、超声模式下,主界面显示局部放电幅值,使用黄绿红三色提局部放电的严重程度;同时可调节耳机听取音量。
  4、暂态地电波模式下,主界面显示局部放电幅值;每个工频周期内的脉冲个数、脉冲总数及放电强度等级。
  5、采用可充电锂电池供电,可保证设备持续工作6小时以上。
  6、界面显示使用真彩色LCD,电池电量实时提示;物理薄膜按键简单易用并配有外接高保真降噪耳机。
  7、中英文双版本,可满足不同人群的使用需求。
